KE-LED-EX 4003 – Kompakte Sicherheit für höchste Ansprüche!
Die äußerst kompakte ATEX LED Rohrleuchte mit Explosionsschutz ist die preisattraktive Lösung zur Ausleuchtung von beengten Bereichen, Behältnissen und Maschinen, in denen eine zuverlässige und moderne Beleuchtung von hoher Bedeutung ist. Mit ihrer robusten Bauweise erfüllt sie alle Sicherheitsanforderungen in Bezug auf den Explosionsschutz. Ausgestattet mit drei integrierten POWER LED Modulen sorgt die Leuchte für eine optimale Beleuchtung und eine klare Sicht – perfekt für anspruchsvolle Umgebungen, in denen Platzmangel und Sicherheit zählen. Die im Lieferumfang enthaltenen Befestigungsklammern sorgen für flexible Montageoptionen, während das schlagfeste Schutzrohr und die eloxierten Aluminium-Abschlussteile eine extreme Langlebigkeit garantieren. Mit Schutzart IP68 ist die KE-LED-EX 4003 absolut staub- und wasserdicht (bis 50m / 5h) und eignet sich somit ideal für den Einsatz unter extremen Bedingungen wie in Kläranlagen, der Petrochemie oder im Offshore-Bereich. Dank verschiedener Spannungsvarianten ist sie hochflexibel einsetzbar – einfach installieren und sicher arbeiten.
Ihre Vorteile auf einen Blick
- Höchste Sicherheit – ex-geschützte LED-Rohrleuchte für EX-Zonen 1, 2, 21 und 22.
- Optimale Lichtausbeute – 3 POWER LEDs (6500 K) für klare Sicht am Arbeitsplatz.
- Extreme Robustheit – schlagfestes Polycarbonat-Schutzrohr und IP68-Zertifizierung.
- Kompaktes Design – ideal für den Einbau bei geringen Platzverhältnissen.
- Maximale Flexibilität – 10 m Zuleitung (erweiterbar) und diverse Spannungsvarianten.
- Einfache Montage – inklusive zwei Befestigungsklammern mit Verschlussbügel.
Technische Daten

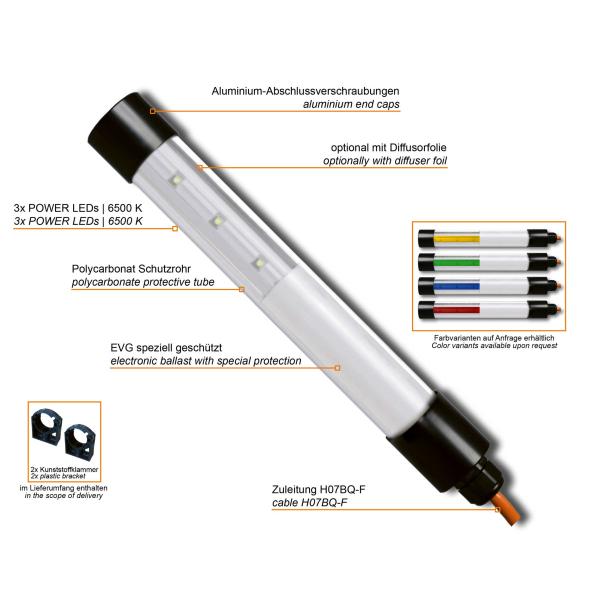

- Leuchtmittel: 3 POWER LEDs / 6500 K
- Eigenschaften: Kurze Einschaltzeit / Lange Lebensdauer
- Schutzrohr: Polycarbonat (schlagfest), Ø 40 mm
- Abschlussteile: Aluminium, eloxiert
- Befestigung: 2 Klammern mit Verschlussbügel inkl.
- Schutzart: IP68 (50 m / 5 h) | Staub- & Wasserdicht
- Zuleitung: 10 m H07BQ-F (erweiterbar)
- Spannungsvariante: 230V / 110V / 42V / 24V / 12V
- Stecker: Ohne (Ex-Stecker ATX/CEAG auf Anfrage)
Die KE-LED-EX 4003 vereint maximale Sicherheit mit kompaktester Bauweise – die ideale Wahl für eine zuverlässige und langlebige Beleuchtung in explosionsgefährdeten Arbeitsbereichen.
| Nennspannung | 230V | 110V | 42V | 24V | 12V |
| AC | AC/DC | AC/DC | AC/DC | AC/DC | |
| Strom | 0,03 A | 0,035 A | 0,075 A | 0,10 A | 0,20 A |
| Leistung | 3,3 W | 3,0 W | 3,8 W | 3,0 W | 2,8 W |
| Schutzklasse | II | II | II | III | III |
| Nutzlicht Lichtquelle | 200 Lm | 185 Lm | 180 Lm | 255 Lm | 235 Lm |
| Energieeffizienzklasse |  |
|
|
|
|
| Zonen | 1, 2, 21, 22 | ||||
| Gasexplosionsschutz |  II 2 G Ex eb mb op is IIC T4 Gb |
||||
| Staubexplosionsschutz | II 2 D Ex tb op is IIIC T105°C Db |
||||
| Anzahl LED | 3 | ||||
| Farbtemperatur | 6500 K | ||||
| CRI | > 70 | ||||
| Lebensdauer LED | > 50.000 h | ||||
| Tamb | -20 °C bis +50 °C | ||||
| IP Schutzart | IP68 | ||||
| Diffusorfolie integriert | nein | ||||
| Material Schutzrohr | Polycarbonat | ||||
| Abschlusskappen | Aluminium eloxiert | ||||
| Befestigungsklammern | 2x Kunststoffklammer | ||||
| Zuleitung | H07BQ-F | ||||
| Stecker | nein | ||||
| Gewicht | ca. 1,56 kg | ||||
| Länge | ca. 320 mm | ||||

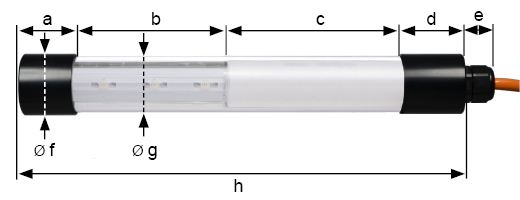

| KE-LED-EX 4003 Rohrleuchte / Abmessungen mm | |||||||
| a | b | c | d | e | f | g | h |
| 35 | 100 | 120 | 45 | 25 | 43 | 40 | 300 |
2x Befestigungsklammer im Lieferumfang enthalten
| Befestigungsklammer BFK-D40 EX | ||||
| a | b | c | d | e |
| 67 | 25 | 20 | 40,4 | 57 |
| Anzahl Befestigungsbohrungen (f): 1x | ||||
| Art-Nr. | 230V | Länge der Zuleitung |
| 147101 | 220-240 Volt AC | 5 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147100 | 220-240 Volt AC | 10 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147102 | 220-240 Volt AC | 15 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147113 | 220-240 Volt AC | 20 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| Art-Nr. | 110V | Länge der Zuleitung |
| 147109 | 110 Volt AC/DC | 5 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147110 | 110 Volt AC/DC | 10 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147111 | 110 Volt AC/DC | 15 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147112 | 110 Volt AC/DC | 20 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| Art-Nr. | 42V | Länge der Zuleitung |
| 147119 | 42 Volt AC/DC | 5 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147120 | 42 Volt AC/DC | 10 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147121 | 42 Volt AC/DC | 15 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147122 | 42 Volt AC/DC | 20 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| Art-Nr. | 24V | Länge der Zuleitung |
| 147134 | 24 Volt AC/DC | 5 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147130 | 24 Volt AC/DC | 10 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147137 | 24 Volt AC/DC | 15 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147138 | 24 Volt AC/DC | 20 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| Art-Nr. | 12V | Länge der Zuleitung |
| 147143 | 12 Volt AC/DC | 5 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147140 | 12 Volt AC/DC | 10 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147144 | 12 Volt AC/DC | 15 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
| 147145 | 12 Volt AC/DC | 20 m H07BQ-F 2 x 1,5 mm² ohne Stecker |
