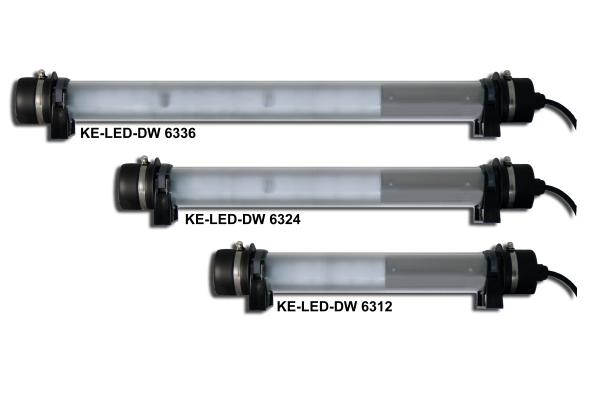

KE-LED-DW 63xx-P Rohrleuchte 12/24/36x POWER LED | IP68/67/65
KE-LED-DW 63xx-P LED Rohrleuchten Serie | IP68/67/65
Die Leuchten der KE-LED-DW 63xx Serie zeichnen sich durch ihre vielseitige Einsetzbarkeit aus, dank der verschiedenen erhältlichen Versionen. Mit der Schnellanschlussverschraubung ermöglichen sie eine einfache Montage, während die durchgangsverdrahtete Version eine Reihenschaltung ermöglicht. Dadurch eignen sich diese Leuchten als ideale Beleuchtungslösung für eine Vielzahl von Anwendungen, darunter Maschinen, Anlagen und Arbeitsplätze. Sie bieten Flexibilität und Effizienz in Bezug auf die Beleuchtungsgestaltung.Merkmale
- Leuchtmittel: 12, 24 oder 36 POWER LEDs / 5000 K
- Schutzrohr: Polycarbonat, schlagfest, 63 mm Ø
- Abschlusskappen: Neopren, schwarz
- Befestigung: inkl. 2x Kunststoffklammern
- Schutzarten: Standard: IP68 / Phönix: IP67 / Durchgang: IP65
- Schutzklasse: II bzw. III
- Zuleitung: Standard: 5 m H07RN-F / Phönix: ohne / Durchgang: 5 m Eingang - 0,5 m Ausgang H07RN-F
- Spannungsvarianten: 230V / 110V / 42V / 24V
- Stecker: bei 230V Ausführung enthalten (bei Durchgangsversion Stecker und Kupplung enthalten)
- Bei Ausführung 110V / 42V / 24V sind keine Steckverbindungen (Stecker & Kupplung) montiert. Leuchten werden mit offenen Leitungsende geliefert. Optional können folgende Steckverbindungen
- mitbestellt werden: 110V CEE-Stecker bzw. CEE-Kupplung | 42V CEE-Stecker bzw. CEE-Kupplung | 24V CEE-Stecker bzw. CEE-Kupplung
- Optional erhältlich: tragbare Auswahl an Transformatoren
| KE-LED-DW 6312 | ||||
| Nennspannung / PF | 230V AC / > 0,7 | 110V AC/DC | --- | 24V AC/DC |
| Strom | 0,07 A | 0,11 A | --- | 0,40 A |
| Leistung | 12 W | 12 W | --- | 10 W |
| Schutzklasse | II | II | --- | III |
| Nutzlicht Leuchte | 1400 Lm | 1300 Lm | --- | 1100 Lm |
| Leuchte enthält Lichtquelle der EEK |  |
|
--- | |
| Anzahl LED | 12 | |||
| Länge | ca. 500 mm | |||
| KE-LED-DW 6324 | ||||
| Nennspannung / PF | 230V AC / > 0,7 | 110V AC/DC | 42V AC/DC | 24V AC/DC |
| Strom | 0,13 A | 0,195 A | 0,47 A | 0,80 A |
| Leistung | 25 W | 21 W | 20,5 W | 20,5 W |
| Schutzklasse | II | II | III | III |
| Nutzlicht Leuchte | 2900 Lm | 2400 Lm | 2350 Lm | 2300 Lm |
| Leuchte enthält Lichtquelle der EEK | |
|
|
|
| Anzahl LED | 24 | |||
| Länge | ca. 680 mm | |||
| KE-LED-DW 6336 | ||||
| Nennspannung / PF | 230V AC / > 0,7 | 110V AC/DC | 42V AC/DC | 24V AC/DC |
| Strom | 0,145 A | 0,215 A | 0,45 A | 0,80 A |
| Leistung | 25 Watt | 23 Watt | 20 Watt | 20 Watt |
| Schutzklasse | II | II | III | III |
| Nutzlicht Leuchte | 3500 Lm | 2800 Lm | 2400 Lm | 2300 Lm |
| Leuchte enthält Lichtquelle der EEK | |
|
|
|
| Anzahl LED | 36 | |||
| Länge | ca. 860 mm | |||
| Merkmale gültig für alle Modelle: | ||||
| Farbtemperatur | 5000 K | |||
| CRI | > 80 | |||
| Lebensdauer LED | > 50.000 h | |||
| Tamb | -20 °C bis +40 °C | |||
| IP Schutzart | Standard: IP68 Phönix: IP67 Durchgang: IP68 |
|||
| Diffusorfolie integriert | ja | |||
| Material Schutzrohr | Polycarbonat | |||
| Abschlusskappen | Neopren | |||
| Befestigung | Kunstsoffklammern | |||
| Zuleitung Standard | 5 m H07RN-F | |||
| Zuleitung / Durchgang | 5 m H07RN-F / 0,5 m H07RN-F | |||
| Stecker | 230V ja / 110V / 42V / 24V ohne | |||
| KE-LED-DW 63xx Rohrleuchte / Abmessungen in mm | |||||||
| a | b | c | d | e | f | g | |
| KE-LED-DW 6312 | 55 | 195 | 175 | 20 | 90 | 63 | 500 |
| KE-LED-DW 6324 | 55 | 375 | 175 | 20 | 90 | 63 | 680 |
| KE-LED-DW 6336 | 55 | 555 | 175 | 20 | 90 | 63 | 860 |
2x Befestigungsklammern im Lieferumfang enthalten
| Befestigungsklammer BFK-D63 | ||||
| a | b | c | d | e |
| 91 | 25 | 20 | 63,6 | 84 |
| Anzahl Befestigungsbohrungen (f): 1x | ||||
Artikelübersicht KE-LED-DW 63xx Rohrleuchte Standard / Phönix / Durchgang
| Art-Nr. | Ausführung | Anzahl LED | Spannung | IP | Länge der Zuleitung |
| 131720 | Standard | 12 | 220 -240 Volt AC | 68 | 5 m H07RN-F 2 x 1,5 mm² mit Stecker |
| 131724 | Standard | 24 | 220 -240 Volt AC | 68 | 5 m H07RN-F 2 x 1,5 mm² mit Stecker |
| 131728 | Standard | 36 | 220 -240 Volt AC | 68 | 5 m H07RN-F 2 x ,15 mm² mit Stecker |
| 131721 | Standard | 12 | 110 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131725 | Standard | 24 | 110 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131729 | Standard | 36 | 110 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131726 | Standard | 24 | 42 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131730 | Standard | 36 | 42 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131723 | Standard | 12 | 24 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131727 | Standard | 24 | 24 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131736 | Standard | 36 | 24 Volt AC/DC | 68 | 5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131740 | Phönix | 12 | 220 -240 Volt AC | 67 | ohne Zuleitung / ohne Stecker |
| 131744 | Phönix | 24 | 220 -240 Volt AC | 67 | ohne Zuleitung / ohne Stecker |
| 131748 | Phönix | 36 | 220 -240 Volt AC | 67 | ohne Zuleitung / ohne Stecker |
| 131741 | Phönix | 12 | 110 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131745 | Phönix | 24 | 110 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131749 | Phönix | 36 | 110 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131746 | Phönix | 24 | 42 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131750 | Phönix | 36 | 42 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131743 | Phönix | 12 | 24 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131747 | Phönix | 24 | 24 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131751 | Phönix | 36 | 24 Volt AC/DC | 67 | ohne Zuleitung / ohne Stecker |
| 131760 | Durchgang | 12 | 220 -240 Volt AC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² mit Stecker |
| 131764 | Durchgang | 24 | 220 -240 Volt AC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² mit Stecker |
| 131768 | Durchgang | 36 | 220 -240 Volt AC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² mit Stecker |
| 131761 | Durchgang | 12 | 110 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131765 | Durchgang | 24 | 110 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131769 | Durchgang | 36 | 110 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131766 | Durchgang | 24 | 42 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131770 | Durchgang | 36 | 42 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131763 | Durchgang | 12 | 24 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131767 | Durchgang | 24 | 24 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
| 131771 | Durchgang | 36 | 24 Volt AC/DC | 65 | 5 m / 0,5 m H07RN-F 2 x 1,5 mm² ohne Stecker |
